Disjoncteur magnéto-thermique 160A – DPX³ 160HP – Pouvoir de coupure 100kA – 4 pôles – Plage de réglage 125A à 160A — Legrand — 423736
Référence : 423736

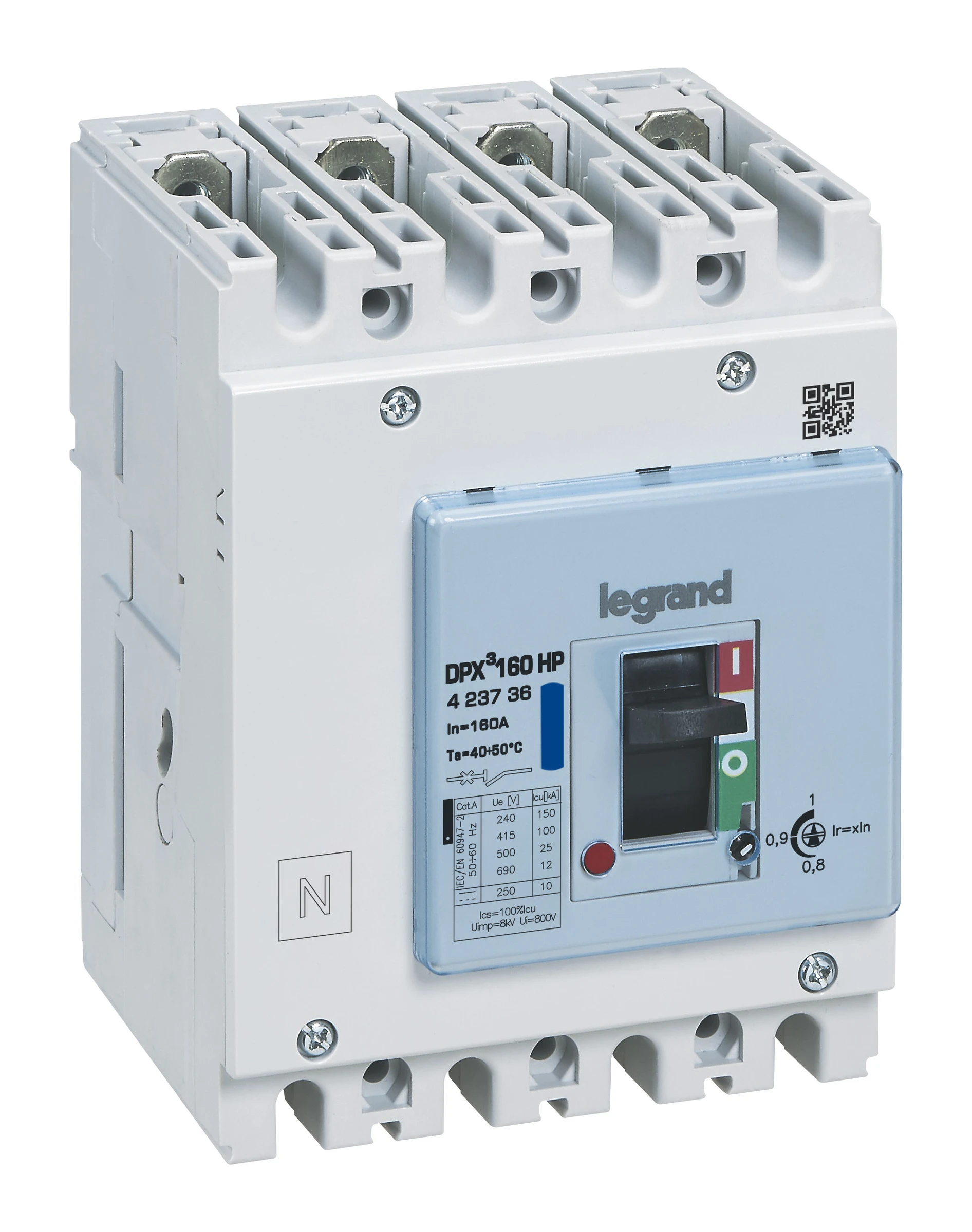

Visuel constructeur associé à cette référence.
L’essentiel
Disjoncteur magnéto-thermique 160A - DPX³ 160HP - Pouvoir de coupure 100kA - 4 pôles - Plage de réglage 125A à 160A. Référence Legrand 423736, gamme DPX³.
- Gamme
- DPX³
- Courant permanent nominal (Iu)
- 160A
- Tension assignée (Ue) (Min-Max)
- 220-690V
- Nombre de pôles
- 4
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
Disjoncteur magnéto-thermique 160A - DPX³ 160HP - Pouvoir de coupure 100kA - 4 pôles - Plage de réglage 125A à 160A. Référence Legrand 423736, gamme DPX³.
Caractéristiques : Courant permanent nominal (Iu) : 160A ; Tension assignée (Ue) (Min-Max) : 220-690V ; Nombre de pôles : 4 ; Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz : 100kA ; Hauteur : 135mm ; Largeur : 100mm ; Profondeur : 86mm ; Classe de protection (IP) : IP30.
La sélection d'un équipement de protection de puissance tient compte du réseau, des charges et de la coordination des protections. Vérifiez la taille du boîtier, le nombre de pôles, le déclencheur et la compatibilité des auxiliaires avant commande.
Pour votre demande de devis, précisez la référence 423736, la quantité et le pays de livraison. MWB TRADING confirme la disponibilité et les accessoires nécessaires selon votre projet.
Applications
- Disjoncteurs de puissance
Pour une offre adaptée
La sélection d'un équipement de protection de puissance tient compte du réseau, des charges et de la coordination des protections. Vérifiez la taille du boîtier, le nombre de pôles, le déclencheur et la compatibilité des auxiliaires avant commande.
Échanger avec notre équipe ↗Caractéristiques
| Marque | Legrand |
|---|---|
| Référence | 423736 |
| Gamme | DPX³ |
| Courant permanent nominal (Iu) | 160A |
| Tension assignée (Ue) (Min-Max) | 220-690V |
| Nombre de pôles | 4 |
| Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz | 100kA |
| Hauteur | 135mm |
| Largeur | 100mm |
| Profondeur | 86mm |
| Classe de protection (IP) | IP30 |
| Couleur | Gris |
| Réglage de courant du déclencheur de surcharge (Min-Max) | 125-160A |
| Commande motorisée intégrée | Non |
| Commande motorisée en option | Non |
| Temperature d'utilisation /d'installation (Min-Max) | -25-70°C |
| Temperature de stockage (Min-Max) | -40-85°C |
| Type de tension | AC |
| Fréquence (Min-Max) | 50-60Hz |
| Numéro RAL | 7035 |
| Capacité des bornes (Min-Max) | 2.5-50mm² |
| EAN/Gencode | 3414972402644 |
