Coffrets & tableaux
Accessoires — Gaine d’air pour climatiseurs de toit
Réf. MWB-6509BAFAC3
- Référence catalogue MWB
- MWB-6509BAFAC3

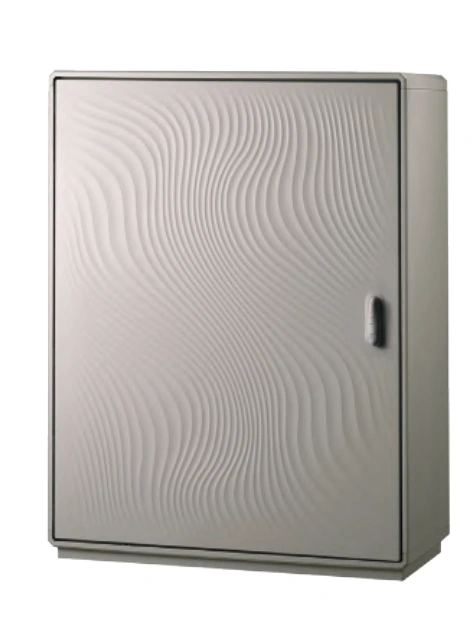

Illustration de la gamme extraite du catalogue officiel ; dimensions et configuration selon la référence sélectionnée.
Gamme à configurer
Grafi 9 Largeur 910mm — Un compartiment
Référence : MWB-3E1279FAEA
Grafi 9 Largeur 910mm — Un compartiment
- Référence catalogue MWB
- MWB-3E1279FAEA
- Cote B (mm)
- 910
- Cote B (mm) [2]
- 892
Préparer votre devisOffre sur mesure
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
Grafi 9 Largeur 910mm — Un compartiment. Ce modèle est un composant d’équipement électrique dont la fonction et la configuration sont précisées dans son intitulé. Ses références permettent de sélectionner la déclinaison correspondant au montage prévu.
Cote B (mm) : 910. Cote B (mm) [2] : 892. Les déclinaisons ci-dessous conservent leur référence exacte et les caractéristiques relevées pour chacune. Vérifiez la largeur, le raccordement et la finition de la variante retenue dans le tableau technique associé avant de composer l’ensemble.
Applications
- Ce modèle est un composant d’équipement électrique dont la fonction et la configuration sont précisées dans son intitulé. Ses références permettent de sélectionner la déclinaison correspondant au montage prévu.
Pour une offre adaptée
Indiquez la référence, la quantité et les contraintes de votre installation. MWB TRADING vérifie la disponibilité et prépare une offre adaptée à votre projet et au pays de livraison.
Échanger avec notre équipe ↗Caractéristiques
| Référence | MWB-3E1279FAEA |
|---|---|
| Référence catalogue MWB | MWB-3E1279FAEA |
| Cote B (mm) | 910 |
| Cote B (mm) [2] | 892 |
Références et variantes
Comparez les dimensions et les configurations, puis choisissez la variante à ajouter à votre devis.
24 variantes
| Référence / variante | Caractéristiques | Devis |
|---|---|---|
| 077904100 | Modèle : G9-4/4/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Hauteur H (mm) [2] : a = 658 ; Cote P (mm) [2] : 298 | |
| 077904118 | Modèle : G9-4/4A/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 077905107 | Modèle : G9-5/5/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 077905115 | Modèle : G9-5/5A/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 077907103 | Modèle : G9-7/7/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 1180 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 077908101 | Modèle : G9-8/8/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 1390 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 077914109 | Modèle : GH9-4/4/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Hauteur H (mm) [2] : a = 658 ; Cote P (mm) [2] : 428 | |
| 077914117 | Modèle : GH9-4/4A/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 077915106 | Modèle : GH9-5/5/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 077915114 | Modèle : GH9-5/5A/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 077917102 | Modèle : GH9-7/7/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 1180 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 077918100 | Modèle : GH9-8/8/T ; Cote B (mm) : 910 ; Hauteur H (mm) : 1390 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 078904109 | Modèle : G9-4/4/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Hauteur H (mm) [2] : a = 658 ; Cote P (mm) [2] : 298 | |
| 078904117 | Modèle : G9-4/4A/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 078905106 | Modèle : G9-5/5/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 078905114 | Modèle : G9-5/5A/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 078907102 | Modèle : G9-7/7/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 1180 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 078908100 | Modèle : G9-8/8/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 1390 ; Cote P (mm) : 330 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 298 | |
| 078914108 | Modèle : GH9-4/4/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Hauteur H (mm) [2] : a = 658 ; Cote P (mm) [2] : 428 | |
| 078914116 | Modèle : GH9-4/4A/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 715 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 078915105 | Modèle : GH9-5/5/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 078915113 | Modèle : GH9-5/5A/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 940 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 078917101 | Modèle : GH9-7/7/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 1180 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 | |
| 078918109 | Modèle : GH9-8/8/T-4 ; Cote B (mm) : 910 ; Hauteur H (mm) : 1390 ; Cote P (mm) : 460 ; Cote B (mm) [2] : 892 ; Cote P (mm) [2] : 428 |
Documentation constructeur
Consultez les documents dans une fenêtre de lecture, sans quitter cette page.
