Raccord à rotule court Ball Socket BS-C16
Référence : BS-C16

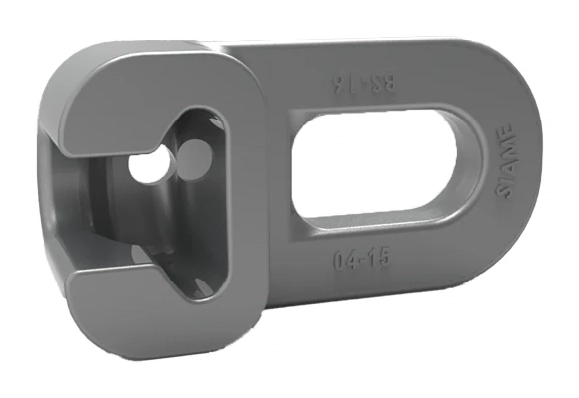

Visuel du modèle. Variante et caractéristiques à confirmer avec l’offre.
L’essentiel
Raccord à logement de rotule pour relier les pinces d’ancrage ou de suspension à la tige à rotule d’un isolateur de ligne moyenne tension.
- Tension assignée
- 15 / 30 kV
- Charge de rupture
- 7 000 daN
- Largeur de l’ouverture A
- 23 mm
- Longueur de l’ouverture B
- 42 mm
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
Raccord à logement de rotule pour relier les pinces d’ancrage ou de suspension à la tige à rotule d’un isolateur de ligne moyenne tension.
Téton E 13 mm — Charge de rupture 7 000 daN
Téton E 16 mm — Charge de rupture 7 000 daN
Applications
- Chaînes d’isolateurs MT
- Liaison des pinces d’ancrage et de suspension
Pour une offre adaptée
Précisez la référence, le type et la section du conducteur, la tension du réseau, les efforts mécaniques requis, la quantité et la destination. La compatibilité de l’ensemble et la version proposée sont à confirmer au devis.
Échanger avec notre équipe ↗Caractéristiques
| Référence | BS-C16 |
|---|---|
| Tension assignée | 15 / 30 kV |
| Charge de rupture | 7 000 daN |
| Largeur de l’ouverture A | 23 mm |
| Longueur de l’ouverture B | 42 mm |
| Pas L | 73 mm |
| Références normatives indiquées | CEI IEC 61284 / EN ISO 1461 / CEI IEC 60120 / CEI IEC 60372 |
| Matériaux | Acier galvanisé à chaud ; goupille en acier inoxydable |
| Épaisseur de téton E | 13 ou 16 mm selon version |
