Transformateurs de distribution triphasés 36 kV — 50 à 3 150 kVA

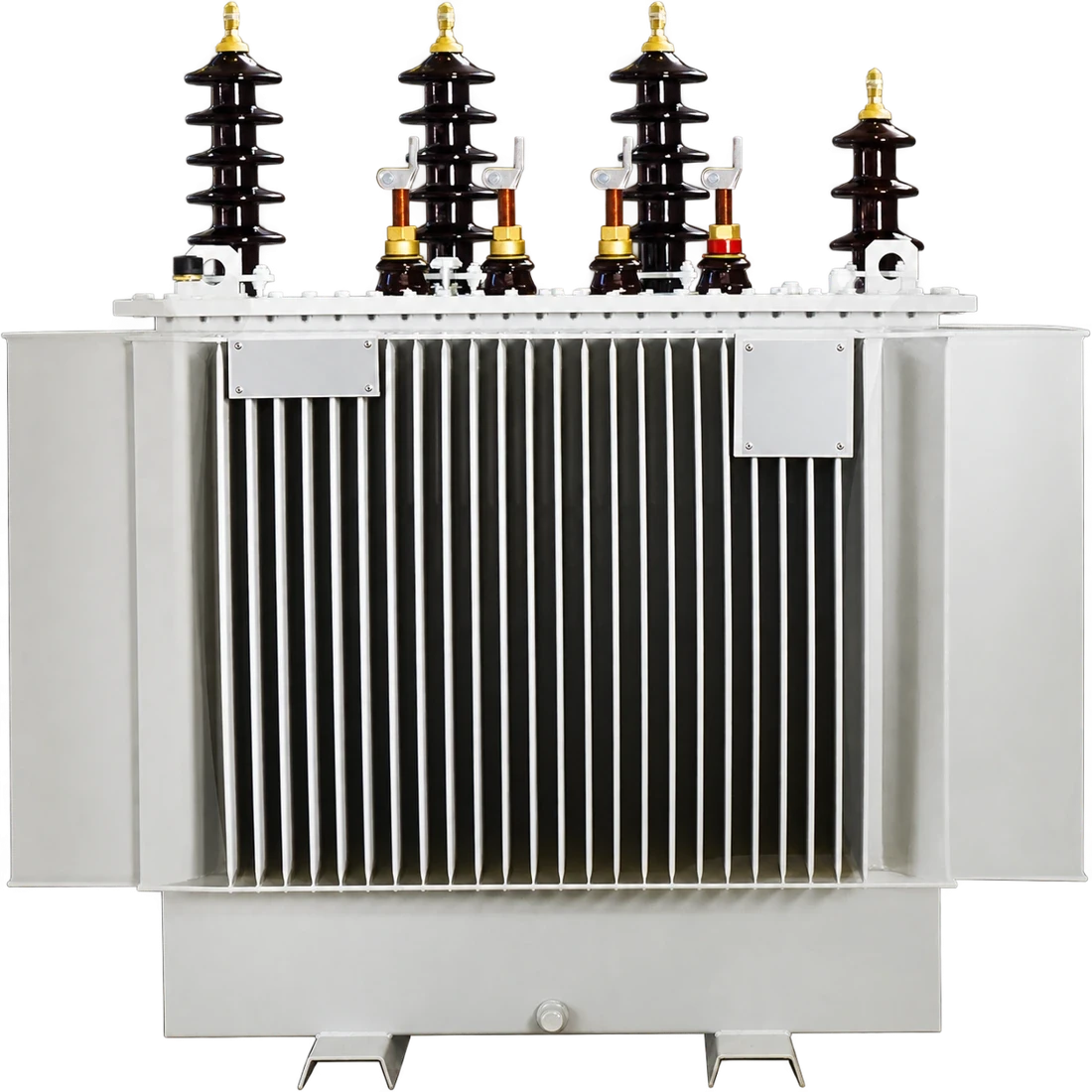

Visuel de gamme — configuration selon la puissance et les options retenues.
L’essentiel
Ces transformateurs de distribution triphasés transfèrent la puissance du réseau moyenne tension vers les installations alimentées. La gamme couvre 50 à 3 150 kVA ; la classe 36 kV caractérise le niveau d’isolement et ne constitue pas la tension secondaire.
- Type de transformateur
- Distribution de puissance MT/BT — triphasé, huile
- Puissance nominale
- 50 à 3 150 kVA
- Classe de tension
- 36 kV
- Tensions primaires proposées
- 30 / 31,5 / 33 / 34,5 kV
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
Ces transformateurs de distribution triphasés transfèrent la puissance du réseau moyenne tension vers les installations alimentées. La gamme couvre 50 à 3 150 kVA ; la classe 36 kV caractérise le niveau d’isolement et ne constitue pas la tension secondaire.
La construction à remplissage intégral hermétique ou de type respirant s’adapte au projet. Les traversées, le commutateur hors charge, les organes de manutention et la protection sont définis avec la configuration commandée.
La fonction est l’alimentation des charges par transfert de puissance. Choisir séparément la puissance en kVA, les tensions de service, le couplage et les protections pour définir la configuration commandée.
Applications
- Postes de distribution électrique
- Alimentation d’installations industrielles
- Réseaux moyenne et basse tension
Pour une offre adaptée
Préciser la puissance en kVA, les tensions primaire et secondaire, le couplage, la fréquence, les conditions d’installation et les protections. Dimensions et masses du tableau indicatives : valider le plan d’exécution de la configuration commandée.
Échanger avec notre équipe ↗Caractéristiques
| Type de transformateur | Distribution de puissance MT/BT — triphasé, huile |
|---|---|
| Puissance nominale | 50 à 3 150 kVA |
| Classe de tension | 36 kV |
| Tensions primaires proposées | 30 / 31,5 / 33 / 34,5 kV |
| Tension secondaire | À définir selon le réseau et le projet |
| Fréquence | 50 / 60 Hz |
| Norme | CEI 60076 |
| Refroidissement | ONAN — circulation naturelle de l’huile et de l’air |
| Diélectrique | Huile minérale selon CEI 60296 |
| Enroulements | Cuivre ; aluminium en option |
| Installation | Intérieure ou extérieure |
| Finition | RAL 7035 ; protection anticorrosion C5H |
| Options de raccordement et protection | Bornes et connecteurs embrochables MT, parafoudres, capots, DMCR ou DGPT2 |
Références et variantes
Comparez les dimensions et les configurations, puis choisissez la variante à ajouter à votre devis.
16 variantes
| Référence / variante | Caractéristiques | Devis |
|---|---|---|
| 50 kVA | uₖ 4.5 % · L × l × H : 950 × 700 × 1290 mm · Masse totale : 550 kg | |
| 100 kVA | uₖ 4.5 % · L × l × H : 1100 × 720 × 1250 mm · Masse totale : 640 kg | |
| 160 kVA | uₖ 4.5 % · L × l × H : 1150 × 840 × 1370 mm · Masse totale : 770 kg | |
| 200 kVA | uₖ 4.5 % · L × l × H : 1200 × 850 × 1390 mm · Masse totale : 1030 kg | |
| 250 kVA | uₖ 4.5 % · L × l × H : 1290 × 860 × 1400 mm · Masse totale : 1060 kg | |
| 315 kVA | uₖ 4.5 % · L × l × H : 1400 × 950 × 1430 mm · Masse totale : 1260 kg | |
| 400 kVA | uₖ 4.5 % · L × l × H : 1380 × 880 × 1500 mm · Masse totale : 1460 kg | |
| 500 kVA | uₖ 4.5 % · L × l × H : 1420 × 920 × 1550 mm · Masse totale : 1590 kg | |
| 630 kVA | uₖ 4.5 % · L × l × H : 1600 × 1020 × 1580 mm · Masse totale : 1950 kg | |
| 800 kVA | uₖ 5 % · L × l × H : 1750 × 1100 × 1750 mm · Masse totale : 2450 kg | |
| 1000 kVA | uₖ 5.5 % · L × l × H : 1900 × 1170 × 2000 mm · Masse totale : 2900 kg | |
| 1250 kVA | uₖ 6 % · L × l × H : 1950 × 1200 × 2000 mm · Masse totale : 3400 kg | |
| 1600 kVA | uₖ 6.5 % · L × l × H : 2130 × 1450 × 1900 mm · Masse totale : 4400 kg | |
| 2000 kVA | uₖ 7 % · L × l × H : 2450 × 1400 × 2230 mm · Masse totale : 5950 kg | |
| 2500 kVA | uₖ 7.5 % · L × l × H : 2680 × 1520 × 2620 mm · Masse totale : 7040 kg | |
| 3150 kVA | uₖ 7.5 % · L × l × H : 2900 × 1560 × 2800 mm · Masse totale : 8850 kg |
