Protection & distribution
Alimentation et fermeture de canalisation pour éclairage — type 1
Réf. MWB-828CE0DEF0
Alimentation et fermeture de canalisation pour éclairage — type 1

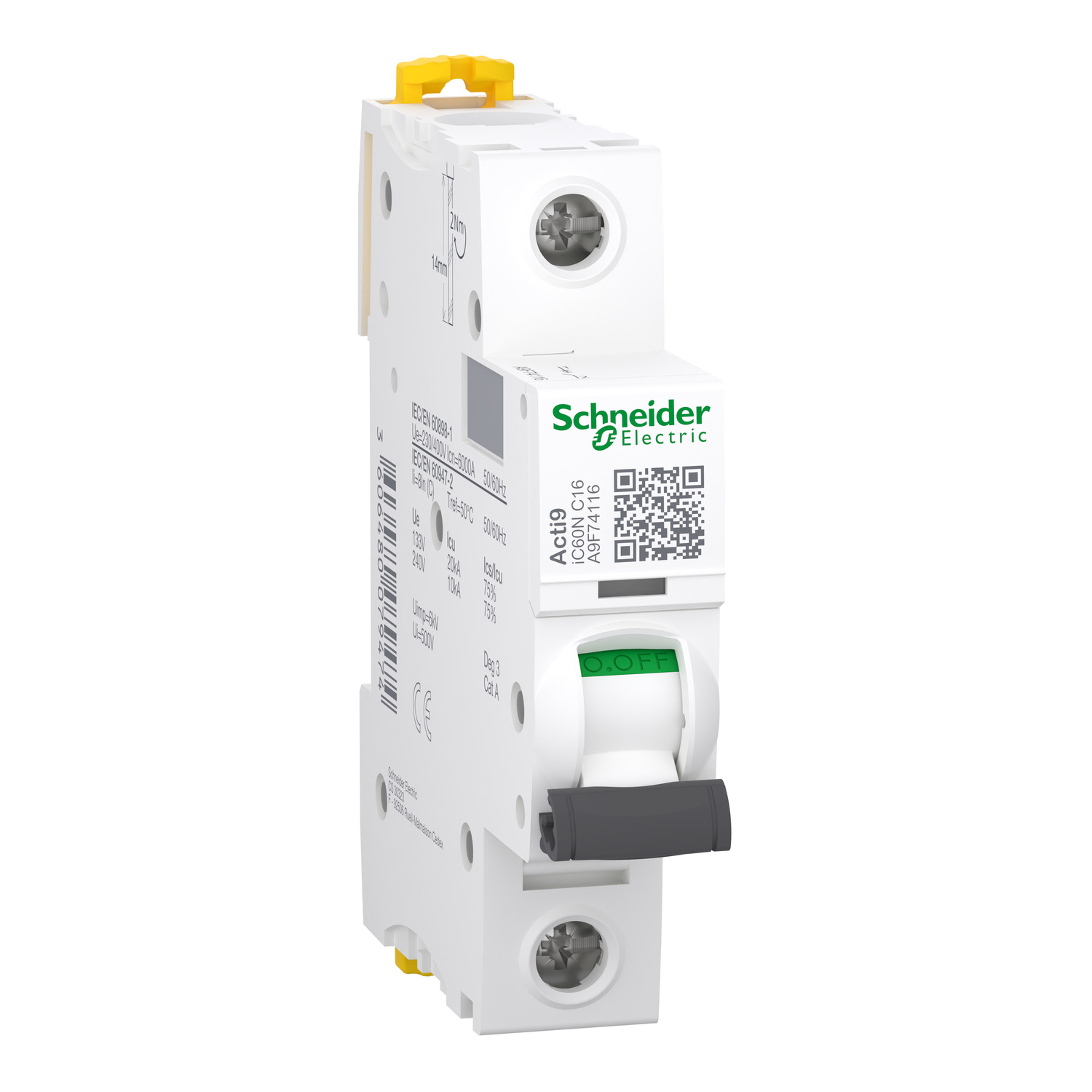

Photographie officielle de la référence A9F74116.
Référence fabricant
Disjoncteur Acti9 iC60N 1P 16 A courbe C — A9F74116
Référence : A9F74116
Protection modulaire Schneider Electric : 1 pôle protégé, 16 A, courbe C, largeur 18 mm. Icn 6 kA à 230 V CA selon EN/IEC 60898-1.
- Gamme
- Acti9 iC60N
- Configuration
- 1P — 1 pôle protégé
- Courant nominal
- 16 A
Préparer votre devisOffre sur mesure
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
Le disjoncteur Schneider Electric A9F74116 de la gamme Acti9 iC60N assure la protection contre les surcharges et les courts-circuits. Cette référence comporte un pôle protégé, un calibre de 16 A et une courbe de déclenchement C. Son format modulaire de 18 mm se monte sur rail DIN de 35 mm.
À 230 V CA, son pouvoir de coupure Icn atteint 6 000 A selon EN/IEC 60898-1. La valeur Icu est de 10 kA sous 220 à 240 V CA selon EN/IEC 60947-2. La fiche technique officielle distingue les tensions et normes de référence afin de sélectionner la protection adaptée au circuit.
Pour votre demande de prix auprès de MWB TRADING, indiquez A9F74116, la quantité et le pays de livraison. Précisez la tension du réseau et les contraintes du tableau pour confirmer la sélection des dispositifs associés.
Applications
- Protection des circuits contre les surcharges et courts-circuits
- Distribution électrique modulaire sur rail DIN
Pour une offre adaptée
Sélectionner le calibre et la courbe selon le circuit, puis vérifier le courant de court-circuit présumé et la coordination des protections. Pour une offre, indiquer A9F74116, quantité et destination.
Échanger avec notre équipe ↗Caractéristiques
| Marque | Schneider Electric |
|---|---|
| Référence | A9F74116 |
| Gamme | Acti9 iC60N |
| Configuration | 1P — 1 pôle protégé |
| Courant nominal | 16 A |
| Courbe de déclenchement | C |
| Technologie du déclencheur | Thermique-magnétique |
| Pouvoir de coupure Icn | 6 000 A à 230 V CA — EN/IEC 60898-1 |
| Pouvoir de coupure Icu | 10 kA à 220–240 V CA — EN/IEC 60947-2 |
| Tension assignée d’isolement Ui | 500 V CA, 50/60 Hz — EN/IEC 60947-2 |
| Tenue aux chocs Uimp | 6 kV — EN/IEC 60947-2 |
| Fréquence | 50/60 Hz |
| Montage | Rail DIN 35 mm |
| Largeur | 18 mm |
| Hauteur | 85 mm |
| Protection IP | IP20 ; IP40 en coffret modulaire — CEI 60529 |
| Température de fonctionnement | −35 à +70 °C |
| Altitude de fonctionnement | 0 à 2 000 m |
| Normes | EN/IEC 60947-2 ; EN/IEC 60898-1 |
