Herses d’ancrage simples galvanisées — HS
Référence : HS

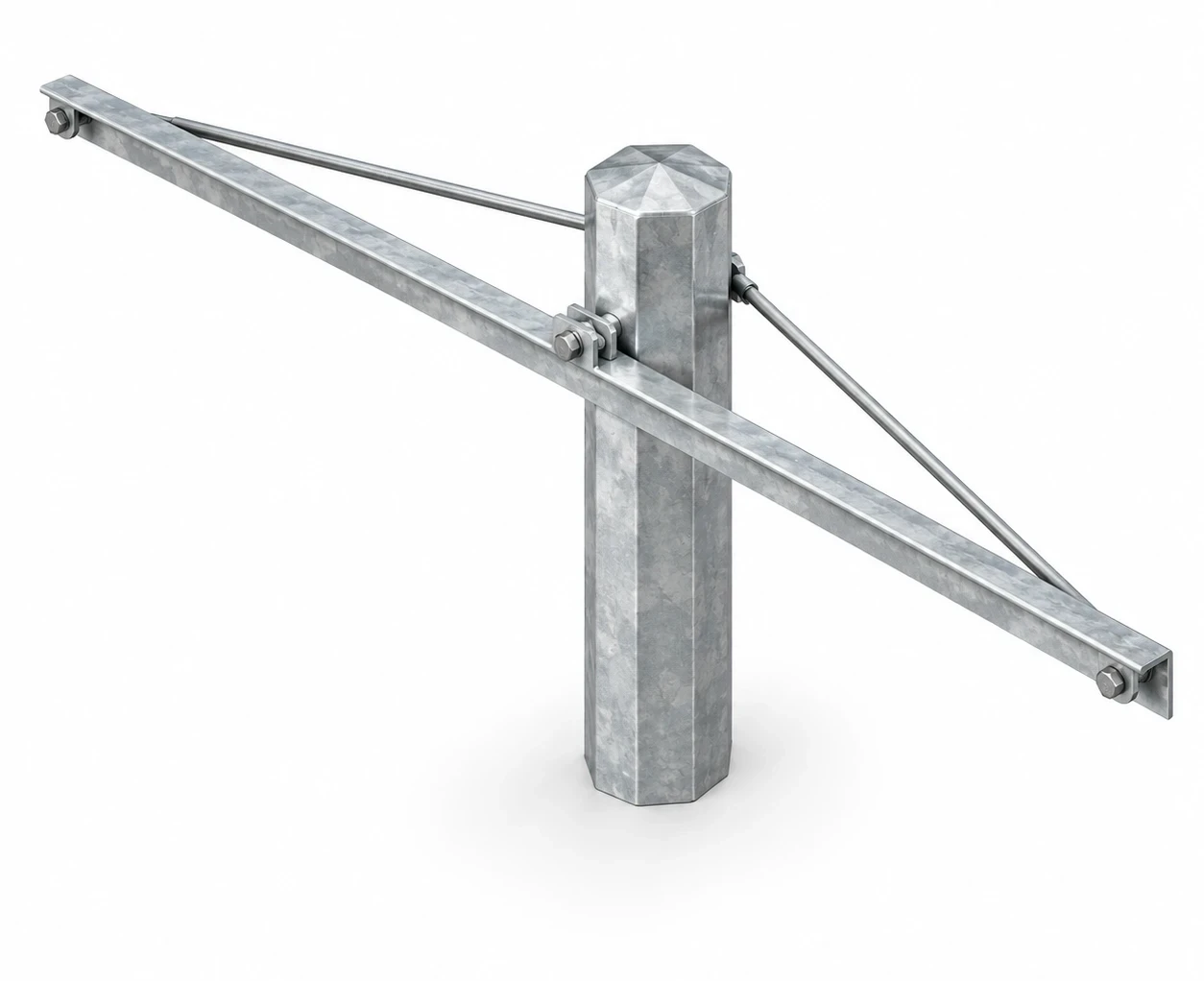

Illustration créée pour MWB. Configuration et dimensions selon la référence retenue.
L’essentiel
Traverses d’ancrage simples pour lignes aériennes, avec tirants et fixation centrale sur poteau. Trois désignations dimensionnelles sont proposées.
- Type d’armement
- Herse d’ancrage simple
- Montage représenté
- Traverse simple avec tirants
- Famille
- Armement de ligne aérienne
- Construction
- Éléments en acier assemblés
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
La herse HS réunit une traverse simple et les éléments de reprise d’effort nécessaires à son montage sur le support. Elle est destinée aux configurations d’ancrage prévues par l’étude de ligne.
La gamme comprend les désignations HS 1200 × 70, HS 1500 × 70 et HS 1700 × 80. Ces désignations permettent d’orienter la demande ; les entraxes, épaisseurs et perçages doivent être confirmés sur le plan de la référence commandée.
Le choix des tirants, ferrures, isolateurs et pièces de liaison dépend du poteau et des efforts à reprendre. Le support montré sur l’illustration sert à expliquer le montage et ne définit pas le contenu de livraison.
Applications
- Ancrage de lignes aériennes
- Équipement de supports de réseau
- Remplacement d’armements existants après contrôle des interfaces
Pour une offre adaptée
Préciser le type et les dimensions du poteau, la configuration de ligne, l’entraxe des points de fixation, les isolateurs, les efforts longitudinaux et transversaux, ainsi que les quantités. La boulonnerie et les accessoires sont à préciser dans la demande.
Échanger avec notre équipe ↗Caractéristiques
| Référence | HS |
|---|---|
| Type d’armement | Herse d’ancrage simple |
| Montage représenté | Traverse simple avec tirants |
| Famille | Armement de ligne aérienne |
| Construction | Éléments en acier assemblés |
| Protection recherchée | Galvanisation à chaud |
| Interface poteau | Fixations à adapter à la section du support |
| Efforts admissibles | Selon référence et dossier de calcul |
| Isolateurs et conducteurs | À sélectionner séparément |
