Herses d’ancrage doubles galvanisées — HD
Référence : HD

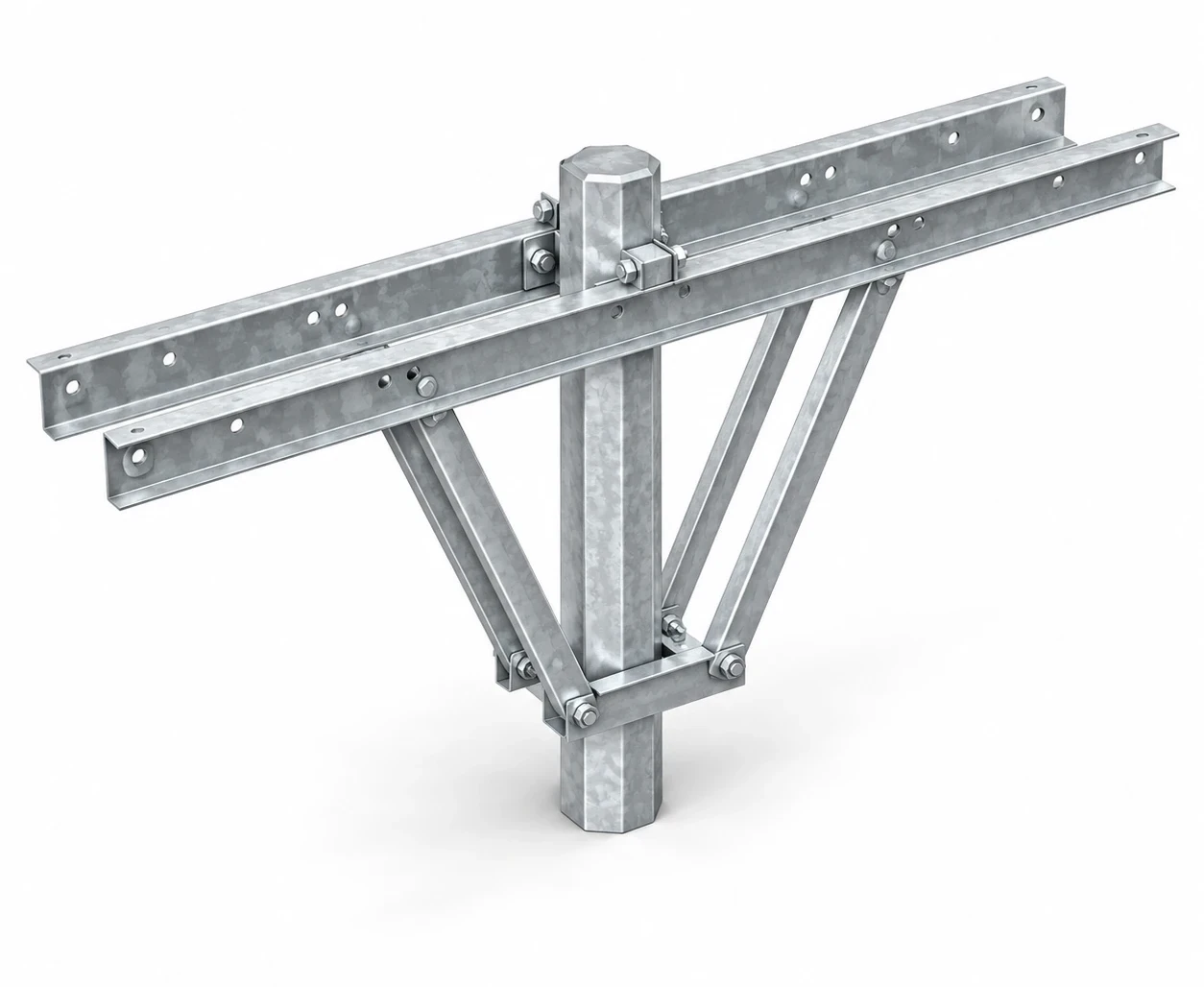

Illustration créée pour MWB. Configuration et dimensions selon la référence retenue.
L’essentiel
Ensembles d’ancrage à deux traverses, avec contreventement et fixation sur poteau pour les configurations définies par l’étude de réseau.
- Type d’armement
- Herse d’ancrage double
- Organisation
- Deux traverses et contreventements
- Famille
- Armement de ligne aérienne
- Construction
- Éléments en acier assemblés
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
La herse double HD place deux traverses de part et d’autre du support. Les éléments de contreventement et les liaisons au poteau constituent un ensemble dont la géométrie doit correspondre au plan de ligne.
Le catalogue distingue des désignations HD de 1 200 et 1 500 mm. Le profil et les dimensions de fixation sont à valider pour chaque commande. Une configuration spéciale peut être étudiée à partir d’un plan existant.
Une herse double ne se choisit pas à partir de la seule largeur. Les efforts, le type d’isolateurs, le support et la boulonnerie doivent être examinés ensemble. L’illustration représente le principe d’assemblage.
Applications
- Ancrage de conducteurs aériens
- Assemblages à deux traverses sur poteau
- Équipement ou rénovation de lignes de distribution
Pour une offre adaptée
Préciser le type et les dimensions du poteau, la configuration de ligne, l’entraxe des points de fixation, les isolateurs, les efforts longitudinaux et transversaux, ainsi que les quantités. La boulonnerie et les accessoires sont à préciser dans la demande.
Échanger avec notre équipe ↗Caractéristiques
| Référence | HD |
|---|---|
| Type d’armement | Herse d’ancrage double |
| Organisation | Deux traverses et contreventements |
| Famille | Armement de ligne aérienne |
| Construction | Éléments en acier assemblés |
| Protection recherchée | Galvanisation à chaud |
| Interface poteau | Fixations à adapter à la section du support |
| Efforts admissibles | Selon référence et dossier de calcul |
| Isolateurs et conducteurs | À sélectionner séparément |
