Transformateurs de puissance triphasés — 4 à 26 MVA

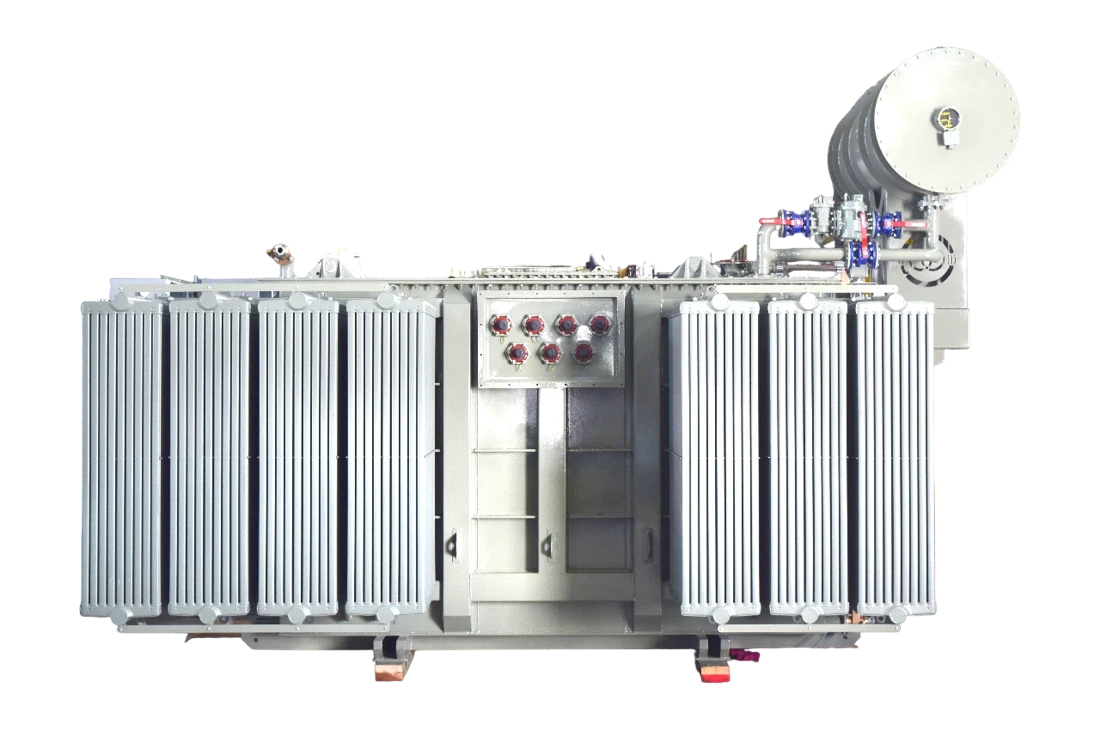

Visuel de gamme — configuration selon la puissance et les options retenues.
L’essentiel
Ces transformateurs de puissance triphasés assurent le transfert d’énergie entre niveaux de tension dans les postes électriques et les installations industrielles. La gamme s’étend de 4 à 26 MVA ; le rapport de tension est défini selon le réseau et la charge.
- Type de transformateur
- Puissance — triphasé, huile, 4 à 26 MVA
- Puissance nominale
- 4 à 26 MVA (4 000 à 26 000 kVA)
- Classes de tension
- 24 / 36 kV
- Tensions primaire / secondaire
- Rapport à définir au projet
Prix, conditionnement et délai confirmés selon votre quantité et votre destination.
Voir ma sélection et envoyer la demande ↗Le produit en détail
Ces transformateurs de puissance triphasés assurent le transfert d’énergie entre niveaux de tension dans les postes électriques et les installations industrielles. La gamme s’étend de 4 à 26 MVA ; le rapport de tension est défini selon le réseau et la charge.
La construction de type respirant associe conservateur d’huile, radiateurs démontables et équipements de surveillance. Les couplages proposés comprennent Dyn11, YNd11 et YNyn0 ; le rapport de transformation et le mode de réglage sont définis au projet.
La surveillance comprend notamment relais Buchholz, indicateur de niveau d’huile et thermomètre à cadran. Les performances et l’encombrement sont à confirmer sur la configuration retenue.
Applications
- Postes électriques de puissance
- Distribution d’énergie industrielle
- Adaptation de niveaux de tension
Pour une offre adaptée
Indiquer la puissance en MVA, les tensions, le couplage, l’impédance requise, le refroidissement, les prises de réglage et les contraintes de manutention. Dimensions et masses indicatives ; plan d’exécution à valider.
Échanger avec notre équipe ↗Caractéristiques
| Type de transformateur | Puissance — triphasé, huile, 4 à 26 MVA |
|---|---|
| Puissance nominale | 4 à 26 MVA (4 000 à 26 000 kVA) |
| Classes de tension | 24 / 36 kV |
| Tensions primaire / secondaire | Rapport à définir au projet |
| Couplages | Dyn11 / YNd11 / YNyn0 |
| Fréquence | 50 / 60 Hz |
| Refroidissement | ONAN / ONAF selon configuration |
| Construction | Type respirant avec conservateur d’huile et radiateurs démontables |
| Norme | CEI 60076 |
| Enroulements | Cuivre |
| Diélectrique | Huile minérale selon CEI 60296 |
| Surveillance | Relais Buchholz, niveau d’huile, thermomètre à cadran |
| Installation / finition | Intérieure ou extérieure ; RAL 7035 ; C5H |
Références et variantes
Comparez les dimensions et les configurations, puis choisissez la variante à ajouter à votre devis.
10 variantes
| Référence / variante | Caractéristiques | Devis |
|---|---|---|
| 4 MVA | uₖ 8 % · L × l × H : 3050 × 2560 × 3000 mm · Masse totale : 9500 kg | |
| 5 MVA | uₖ 8 % · L × l × H : 3400 × 2750 × 3250 mm · Masse totale : 12300 kg | |
| 6.3 MVA | uₖ 8 % · L × l × H : 4000 × 2700 × 3520 mm · Masse totale : 14000 kg | |
| 8 MVA | uₖ 8 % · L × l × H : 4520 × 3080 × 3600 mm · Masse totale : 18500 kg | |
| 10 MVA | uₖ 9 % · L × l × H : 4650 × 3120 × 3900 mm · Masse totale : 22000 kg | |
| 12 MVA | uₖ 9 % · L × l × H : 4800 × 3200 × 4200 mm · Masse totale : 29000 kg | |
| 15 MVA | uₖ 10 % · L × l × H : 4900 × 3650 × 4400 mm · Masse totale : 33500 kg | |
| 20 MVA | uₖ 10 % · L × l × H : 5150 × 4000 × 4800 mm · Masse totale : 42000 kg | |
| 25 MVA | uₖ 10 % · L × l × H : 4270 × 3490 × 3870 mm · Masse totale : 41000 kg | |
| 26 MVA | uₖ 10 % · L × l × H : 4300 × 4500 × 5000 mm · Masse totale : 46500 kg |
Votre devis export pour Transformateurs de puissance triphasés — 4 à 26 MVA
Indiquez votre besoin, les quantités et le pays de réception pour obtenir une offre adaptée.
Demander un devis pour cette référence →
